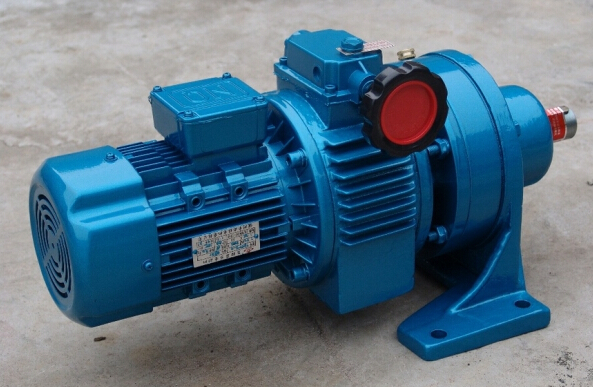

B系列摆线减速机特点及工作原理
B系列摆线针轮减速机产品具有以下特点:
1、多齿同时啮合传动,抗过载能力强,可靠性高。
2、主要传动件采用轴承钢并经淬火磨削,高强度设计,坚固耐用、寿命长。
3、惯性小,适合启动频繁和正反转。
4、低噪音高效率,一级减速可达92%以上。
5、结构紧凑,同轴输出。
摆线针轮减速机基本原理:
摆线针轮减速机全部传动装置可分为三部分:输入部分、减速部分、输出部分。在输入轴上装有一个错位180°的双偏心套,在偏心套上装有两个滚柱轴承,形成H机构,两个摆线轮的中心孔即为偏心套上转臂轴承的 滚道,并由摆线轮与针齿轮上一组环形排列的针齿轮相啮合,以组成少齿差内啮合减速机构,为了减少摩擦,在速比小的减速机中,针齿上带有针齿套。
当输入轴带着偏心套转动一周时,由于摆线轮上齿廊曲线的特点及其受针齿轮上针齿限制之故,摆线轮的运动成为即有公转又有自转的平面运动,在输入轴正转一周时,偏心套亦转动一周,摆线轮于相反方向上转过一个齿差从而得到减速,再借助W输出机构,将摆线轮的低速自转运动通过销轴,传递给输出轴,从而获得较低的输出转速。
