UDL无级变速机特点结构原理以及使用保障说明
您是第 位读者 发布日期:2014-06-19

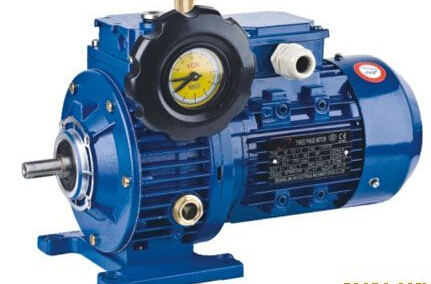

温州速倍士传动机械有限公司的UDL系列无级变速器的设计,融合了国内外的先进技术。产品具有调速精度高,变速范围大,强度高,调速方便,可连续工作运转,全密封,结构紧凑,采用优质铝合金压铸成型,适应性好等特点,下面详细和大家介绍下关于UDL无级变速机:
一、产品特点:
1、调速精度高:达0.5-1转
2、变速范围大。输出速比可在1:1.4至1:7之间任意变化。3、强度高,寿命长。
4、调速方便。
5、可连续工作运转,且可正反方向运转,运转平稳,性能稳定,噪音低。
6、全密封,对环境要求低。
7、结构紧凑,体积小。
8、采用优质铝合金压铸成型,外形美观,重量轻,永不生锈。
9、适应性好。UDL系列行星锥盘无级变速器可与各种减速机组合,实现低速无级变速。
UDL系列行星锥盘无级变速机可广泛应用于食品、陶瓷、包装、化工、制药、塑料、造纸、机床、交通以及各种需调速的自动生产线、输送线、装配线等是您机器上理想的伙伴。
二、结构与原理
无极变速机基本由以下部件组成:由碟形弹簧压紧的太阳轮(11),并与输入轴联接,固定环盘(7)被安装在变速机壳体中,多个沿圆周方向均布的行星锥盘(8)的内边太阳轮(11)夹紧,外边在固定环盘(8)与调速凸轮(11)之间的间隙中锲紧,支承各个锥盘轴心的滑块(13)被安装在与输出轴(1)联接行星架(12)的径向均布糟内。随着与太阳轮(11)联接在一起的输入轴的转动,使各个行星锥盘(8)绕本身中心作旋转运动的同时也使整个行星锥盘组的轴心相对与机体作公转运动。正是这种公转运动被行星架(12)提取,并传递到与相联的输出轴(1)既为输出转速。速度的调节是靠转动调速手轮(6)来实现。转动手轮时,与之相连的螺杆通过拨销(4)带动调速凸轮(2)产生周向位移。这种周向位移在固定安装的固定凸轮(3)端面上的凸轮齿和调速凸轮(2)端面上的凸轮齿的作用下,通过钢球(14)转化为调速凸轮(2)的轴向位移。使得固定凸轮(3)与调速凸轮(2)之间的间隙变大变小,其结果是行星锥盘(8)组的轴心沿着行星架(12)的径向均布糟随之向外或向内作径向偏移,从而使传动比得到变化来实现变速的.扭矩的传递是依靠太阳轮(11)与行星锥盘(8)、行星锥盘(8)与固定环盘(7)之间的磨檫来传递的。特定的变速机油可使各磨檫副产生很好的牵引力。
三、使用与保障
1.轴伸形式全部为圆柱形,按《圆柱形轴伸》GB1569-79选定,键联接按《普通平键》GB1095-79选定。
2.联轴器与电动机联接时应使轴线保持同心,安装误差不应大于所用联轴器的允许误差值。
3.输出轴装联轴器或带轮时,用轴端螺孔压入,或加热装配,严禁锤击。
4.机械无级变速器不宜用于可能超负载或堵转使用场合。
5.调速应在运转中进行,严禁停车时转动调速手轮。
6.操作盒下的两端调速限位螺钉已调整好,请勿再动。
7.本机不宜工作在高于40℃的环境中,温升不得高于45℃。关于本机的温升,请看下面介绍:
(变速器采用四极电机时,此时,部件在跑合(空车运转)开始时,温度高于正常工作的环境温度约40-50℃。跑合60-80小时后,温升逐渐下降,此后,温度高于环境温度20℃,并保持稳定的温升。跑合时高的温升影响正常允许的工作条件,但对部件的使用寿命并无有害影响。)
8.变速器采用润滑油油浴润滑。润滑油牌号位Ub-3。使用前请检查油位。
9.出厂前润滑油已加入,首次使用1000小时后应更换润滑油。
10.变速器内润滑油应保持在油标的三分之二高度,用户应经常检查油位高度,严禁在润滑不良的情况下使用。操作盒上透气螺母出厂时为防止搬运中漏油已旋紧,运转时须松开,严禁未松开使用。
